GAMES106 HOMEWORK1

发表于 分类于 本文字数： 3.2k 阅读时长 ≈ 12 分钟

homework1

gltf介绍图：


骨骼动画

动画相关属性：

对GLTF的理解参照了这篇文章：

glTF格式详解(动画)

GLTF文件格式详解

buffer和bufferView对象用于引用动画数据。 buffer对象用来指定原始动画数据, bufferView对象用来引用buffer对象。比如下面的bufferView对象引用了索引为0的指定了原始动画数据的buffer对象。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
"buffers": [
	{
		"byteLength": 2514732,
		"uri": "busterDrone.bin"
	}
],
"bufferViews": [
	{
		"buffer": 0,
		"byteLength": 196356,
		"byteOffset": 0,
		"byteStride": 0,
		"target": 34963
	},
	{
		"buffer": 0,
		"byteLength": 99000,
		"byteOffset": 196356,
		"byteStride": 0,
		"target": 34962
	},
...
]

Accessor对象用于描述原始动画数据的结构。 count属性表示动画数据包含了1190个动画关键帧的计时信息，每个计时信息是一个float类型的标量，所有计时信息占用了14280个字节。第二个accessor对象引用的数据在计时信息这14280字节之后，共有1190个元素，每个元素是一个包含3个分量类型为float的向量，推测SCALAR类型为计时信息，VEC3为平移信息，VEC4为旋转四元数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
"accessors": [
	{
		"bufferView": 3,
		"byteOffset": 0,
		"componentType": 5126,
		"count": 1190,
		"max": [ 0.06134279, 0.07975265, 0.02774119 ],
		"min": [ -0.06144484, -0.1283657, -0.09091433 ],
		"type": "VEC3"
	},
	{
		"bufferView": 3,
		"byteOffset": 14280,
		"componentType": 5126,
		"count": 1190,
		"max": [ 1, 1, 1 ],
		"min": [ -1, -1, -1 ],
		"type": "VEC3"
	},
	{
		"bufferView": 2,
		"byteOffset": 0,
		"componentType": 5126,
		"count": 1190,
		"max": [ 0.9694519, 0.997895 ],
		"min": [ 0.001107991, 0.001113892 ],
		"type": "VEC2"
	},
...
]

Animation包含samplers和channels。samplers数组对象，用于描述动画数据来源。samplers数组对象，用于描述动画数据来源。

sampler对象包含了input和output属性，这两个属性通过索引来引用accessor对象 。这里的input属性引用了索引为2的用于计时信息accessor对象，output属性引用了索引 为3的用于旋转信息的accessor对象。此外，sampler对象还有包含了一个interpolation属性，用于指定插值方式，这里的示例使用的LINEAR插值方式。

channel对象用于在动画数据和node对象之间建立联系 ，指定动画所作用的node对象。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
"samplers": [
	{
		"input": 60,
		"interpolation": "LINEAR",
		"output": 61
	},
...
]

"channels": [
	{
		"sampler": 0,
		"target": {
		"node": 8,
		"path": "translation"
		}
	},
...
]

代码修改：

详细查看了下gltfskinning.cpp中的动画代码。这个example读取的gltf文件多出来了一个skins属性，skins中包含inverseBindMatrices，joints，skeleton属性。

joints记录了作为关节点的node索引。gltf中的skeleton的形式更为简单，它包含着根骨骼的Node索引。inverseBindMatrices是gltf帮忙计算好的模型空间变换到对应骨骼空间的矩阵。

loadSkin函数把相关的joints node 存储在skin.joints 的容器中。我自己理解的意思是在render时，从骨骼的根节点开始依次处理joints及节点的变换。

对于结构体的更新可以直接参考gltfskinning.cpp去更新Node，添加AnimationSampler，AnimationChannel，Animation结构体。

对于动画的加载loadAnimation可以直接copy gltfskinning.cpp中的代码，更新时update Animation思路也相似，然而作业中的gltf文件没有蒙皮skins属性，所以不能直接使用updateJoint函数更新，此处动画的更新需要逐个去更新节点的位置。

初始代码的drawNode函数中表明最终绘制节点时用到的位置为node.matrix，通过vkCmdPushConstants传入shader对应的参数就是primitive. model。

1
2
3
4
5
6
7
8
9
10
// drawNode Func
glm::mat4              nodeMatrix    = node.matrix;
VulkanglTFModel::Node *currentParent = node.parent;
while (currentParent)
{
	nodeMatrix    = currentParent->matrix * nodeMatrix;
	currentParent = currentParent->parent;
}
// Pass the final matrix to the vertex shader using push constants
vkCmdPushConstants(commandBuffer, pipelineLayout, VK_SHADER_STAGE_VERTEX_BIT, 0, sizeof(glm::mat4), &nodeMatrix);

上面这一段drawNode函数的代码很重要，它实现的是一个全静态模型的传值。currentParent->matrix是初始loadNode时根据translation，rotate，scale计算得到的值，这个值在后面是没有再被更新的。

在update Animation函数中，根据动画的数据对每个时间node的translation，rotate，scale的值进行了插值计算更新，而传值得到的matrix并没有得到更新。

在drawNode中应该使用 getLocalMatrix()去计算此刻的matrix，同时不能漏掉node的parent更新，否则绘制出模型的就会错位（我就是这么做的，检查了好久的问题QAQ）。

1
2
3
4
5
6
7
8
9
10
11
12
glm::mat4 getLocalMatrix()
{
	return glm::translate(glm::mat4(1.0f), translation) * glm::mat4(rotation) * glm::scale(glm::mat4(1.0f), scale) * matrix;
}

// ** update nodeMatrix **
glm::mat4 nodeMatrix = node->getLocalMatrix(); //node->matrix;
VulkanglTFModel::Node* currentParent = node->parent;
while (currentParent) {
	nodeMatrix = currentParent->getLocalMatrix() * nodeMatrix;
	currentParent = currentParent->parent;
}

在初始化loadNode时，不需要更改node->matrix的值，加载初始的translation，rotate，scale即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// Get the local node matrix
// It's either made up from translation, rotation, scale or a 4x4 matrix
if (inputNode.translation.size() == 3) {
	//node->matrix = glm::translate(node->matrix, glm::vec3(glm::make_vec3(inputNode.translation.data())));
	node->translation = glm::make_vec3(inputNode.translation.data());
}
if (inputNode.rotation.size() == 4) {
	glm::quat q = glm::make_quat(inputNode.rotation.data());
	//node->matrix *= glm::mat4(q);
	node->rotation = q;
}
if (inputNode.scale.size() == 3) {
	//node->matrix = glm::scale(node->matrix, glm::vec3(glm::make_vec3(inputNode.scale.data())));
	node->scale = glm::make_vec3(inputNode.scale.data());
}
if (inputNode.matrix.size() == 16) {
	node->matrix = glm::make_mat4x4(inputNode.matrix.data());
};

由于计算以后没有push constant使得shader的参数更新，所以动画并不会显示出来。在render()中updateAnimation后重新调用一遍buildCommandBuffer即可。

PBR材质

PBR材质介绍：

PBR材质相关理解记录在了这篇文章里，作业中的实现参考了pbrbasic, pbribl, pbrtexture中的实现。

PBR Material

数据结构更新

pbr.cpp文件中pushconsts中传递了一些属性，然而在作业中 roughness，metallic，包括rgb参数其实都不需要cpp传递，可以直接从纹理图片中获取。所以直接更新Material的struct为下，同步修改loadMaterial中对材质参数的加载。

1
2
3
4
5
6
7
8
struct Material {
		uint32_t baseColorTextureIndex;
		uint32_t metallicRoughnessTextureIndex;
		uint32_t normalTextureIndex = -1;
		uint32_t emissiveTextureIndex = -1;
		uint32_t occlusionTextureIndex = -1;
		VkDescriptorSet descriptorSet;
	};

如下是mesh的相关属性，primitives对应的是vertex基础属性，material是gltf文件中materials中材质的索引。gltf相关图片中已经写的比较清楚，就不再细述。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
"meshes": [
{
	"name": "mesh_L_P4_17366L_P4",
	"primitives": [
		{
			"attributes": {
				"POSITION": 0,
				"NORMAL": 1,
				"TEXCOORD_0": 2,
				"TANGENT": 3
			},
			"indices": 4,
			"material": 0,
			"mode": 4
		}
	]
},
]

根据primitives中的属性，应该给Vertex 新加上一个tangent属性。

在loadNode的过程中，会根据mesh的primitives数据向vertexBuffer中添加数据，Vertex新增属性tangent后也需要更新loadNode代码。

1
2
3
4
5
6
7
struct Vertex {
		glm::vec3 pos;
		glm::vec3 normal;
		glm::vec2 uv;
		glm::vec3 color;
		glm::vec4 tangent;
	};

在preparePipeline()中，需要更新VkVertexInputAttributeDescription的属性。

1
2
3
4
5
6
7
const std::vector<VkVertexInputAttributeDescription> vertexInputAttributes = {
	vks::initializers::vertexInputAttributeDescription(0, 0, VK_FORMAT_R32G32B32_SFLOAT, offsetof(VulkanglTFModel::Vertex, pos)),	// Location 0: Position
	vks::initializers::vertexInputAttributeDescription(0, 1, VK_FORMAT_R32G32B32_SFLOAT, offsetof(VulkanglTFModel::Vertex, normal)),// Location 1: Normal
	vks::initializers::vertexInputAttributeDescription(0, 2, VK_FORMAT_R32G32B32_SFLOAT, offsetof(VulkanglTFModel::Vertex, uv)),	// Location 2: Texture coordinates
	vks::initializers::vertexInputAttributeDescription(0, 3, VK_FORMAT_R32G32B32_SFLOAT, offsetof(VulkanglTFModel::Vertex, color)),	// Location 3: Color
	vks::initializers::vertexInputAttributeDescription(0, 4, VK_FORMAT_R32G32B32A32_SFLOAT, offsetof(VulkanglTFModel::Vertex, tangent)),    // Location 4: tangent
};

DescriptorBinding更新

数据结构和pipeline相关进行更新后也需要更新Descriptor的绑定。
在setupDescriptors()中对poolSizes，descriptorPoolInfo进行修改。VK_DESCRIPTOR_TYPE_UNIFORM_BUFFER对应的是shader中的ubo，数量只有一个，因为material没有多余属性需要其他的ubo传递。VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER顾名思义是绑定的图片采样器，每张纹理有5个texture index。

1
2
3
4
5
6
std::vector<VkDescriptorPoolSize> poolSizes = {
	// matrices + materials uniform buffer
	vks::initializers::descriptorPoolSize(VK_DESCRIPTOR_TYPE_UNIFORM_BUFFER, 1),
	// One combined image sampler per model image/texture
	vks::initializers::descriptorPoolSize(VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, static_cast<uint32_t>(5 * glTFModel.materials.size())),
};

对于这两个类型的descriptior需要分别设定它们的layout。
对于uniform设定为VK_DESCRIPTOR_TYPE_STORAGE_BUFFER，纹理设定为VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER。

1
2
3
4
5
6
7
8
9
10
// Descriptor set layout for passing matrices
VkDescriptorSetLayoutBinding setLayoutBinding = vks::initializers::descriptorSetLayoutBinding(VK_DESCRIPTOR_TYPE_STORAGE_BUFFER, VK_SHADER_STAGE_VERTEX_BIT, 0);
// Descriptor set layout for passing material textures
std::vector<VkDescriptorSetLayoutBinding> setLayoutBindings = {
	vks::initializers::descriptorSetLayoutBinding(VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, VK_SHADER_STAGE_FRAGMENT_BIT, 0),
	vks::initializers::descriptorSetLayoutBinding(VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, VK_SHADER_STAGE_FRAGMENT_BIT, 1),
	vks::initializers::descriptorSetLayoutBinding(VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, VK_SHADER_STAGE_FRAGMENT_BIT, 2),
	vks::initializers::descriptorSetLayoutBinding(VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, VK_SHADER_STAGE_FRAGMENT_BIT, 3),
	vks::initializers::descriptorSetLayoutBinding(VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, VK_SHADER_STAGE_FRAGMENT_BIT, 4)
};

根据descriptorPool和descriptorLayout的相关信息得到VkDescriptorSetAllocateInfo，并根据此信息调用vkAllocateDescriptorSets分配descriptor。最后再用vks::initializers::writeDescriptorSet把每个material对应的5张纹理的descriptor写入到material的descriptor中。

1
2
3
4
5
6
7
8
9
10
11
12
13
// Descriptor sets for materials textures
for (auto& mat : glTFModel.materials) {
	const VkDescriptorSetAllocateInfo allocInfo = vks::initializers::descriptorSetAllocateInfo(descriptorPool, &descriptorSetLayouts.textures, 1);
	VK_CHECK_RESULT(vkAllocateDescriptorSets(device, &allocInfo, &mat.descriptorSet));
	std::vector<VkWriteDescriptorSet> writeDescriptorSets = {
		vks::initializers::writeDescriptorSet(mat.descriptorSet, VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, 0, &glTFModel.images[mat.baseColorTextureIndex].texture.descriptor),
		vks::initializers::writeDescriptorSet(mat.descriptorSet, VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, 1, &glTFModel.images[mat.metallicRoughnessTextureIndex].texture.descriptor),
		vks::initializers::writeDescriptorSet(mat.descriptorSet, VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, 2, &glTFModel.images[mat.normalTextureIndex].texture.descriptor),
	};
	if (mat.emissiveTextureIndex >= 0 && mat.emissiveTextureIndex < glTFModel.images.size()) writeDescriptorSets.push_back(vks::initializers::writeDescriptorSet(mat.descriptorSet, VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, 3, &glTFModel.images[mat.emissiveTextureIndex].texture.descriptor));
	if (mat.occlusionTextureIndex >= 0 && mat.occlusionTextureIndex < glTFModel.images.size()) writeDescriptorSets.push_back(vks::initializers::writeDescriptorSet(mat.descriptorSet, VK_DESCRIPTOR_TYPE_COMBINED_IMAGE_SAMPLER, 4, &glTFModel.images[mat.occlusionTextureIndex].texture.descriptor));
	vkUpdateDescriptorSets(device, static_cast<uint32_t>(writeDescriptorSets.size()), writeDescriptorSets.data(), 0, nullptr);
}

如果material有其他一些参数要传入的话，可以考虑新建一个uniform buffer，此时需要对descriptorPoolSize的大小进行更新，对新建的uniform buffer的descriptor进行初始化，

除此外还需要参照Vertex shader uniform buffer block的建立，在prepareUniformBuffers()函数中给每个material新建一个uniform buffer并map。

着色器编译：

参照以下：

HLSL in Vulkan :: Vulkan Documentation Project Demo

vulkan读取的是编译后的spv文件，对于.frag和.vert文件编译。可以找到vulkansdk/bin/Win32/glslangValidator.exe的位置对glsl文件进行编译。

1
2
3
4
5
6
7
# glsl 编译
glslangValidator mesh.frag -V100 -o mesh.frag.spv
glslangValidator mesh.vert -V100 -o mesh.vert.spv

# hlsl编译
dxc -spirv -T vs_6_0 -E main .\mesh.vert -Fo .\mesh.vert.spv
dxc -spirv -T ps_6_0 -E main .\mesh.frag -Fo .\mesh.frag.spv

mark一下： hlsl中的texture register，space 关键字 (keyword) 指定声明变量绑定到的逻辑寄存器空间。该关键字省略默认是space0，register(t3, space0) 永远不会与 register(t3, space1)冲突，也永远不会与另一个空间中可能包含 t3 的任何数组冲突。

要注意space的分配，分配不当程序运行时可能会出现一些问题。

1
2
3
Texture2D<float4> tex1 : register(t3,  space0)
Texture2D<float4> tex2[4] : register(t10)
Texture2D<float4> tex3[7][5][3] : register(t20, space1)

效果展示

ToneMapping Pass

这部分的实现参考了，尝试了离屏渲染方法：

GAMES106 作业1 问题整理（Tone Mapping 部分）

上面讲述了两个方案，render pass和subpass。

render pass思路概括：将原先绘制模型的pass绘制结果作为图片存储在对应的frame buffer里，进行后处理后再渲染到屏幕上。为此需要创建新的render pass和frame buffer对原来的模型绘制进行离屏渲染。

用新增的一个后处理pass进行tonemapping，需要新增一个实现tonemapping的shader，然后添加一个新的pipeline去加载这个新的shader module。需要新增实现的部分就是下图中从pipeline向上到DescriptorSetLayout部分。

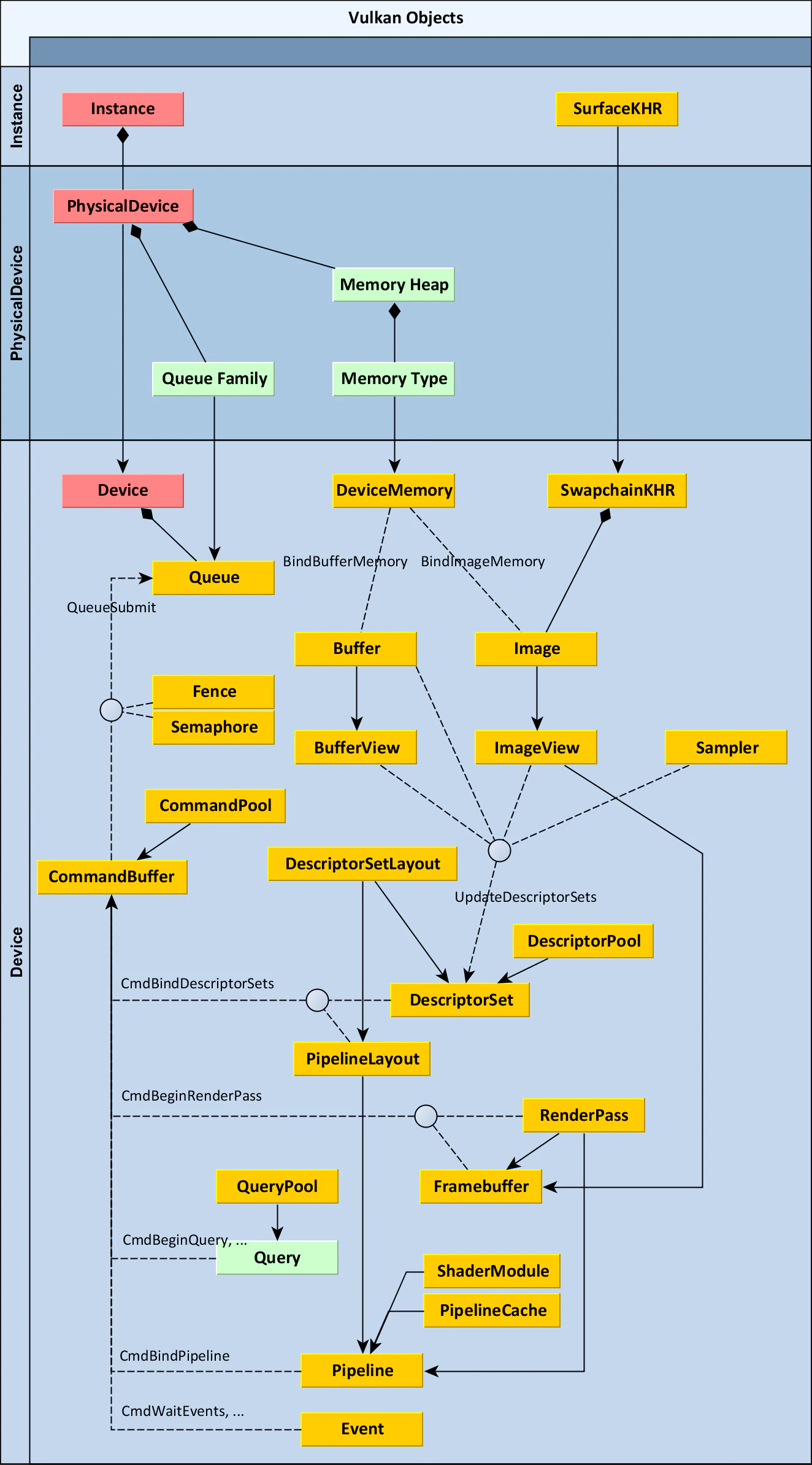

Untitled

离屏渲染RenderPass

离屏渲染的案例可以参考vulkan示例的bloom。

renderDoc调试观察bloom.exe, 这个程序被划分为了3个pass。colorpass(offscreen)→blur→scene。先对colorpass进行离屏渲染，然后将渲染结果blur模糊处理，最后在场景绘制中将离屏渲染的内容也绘制上。

colopass

gaussblur

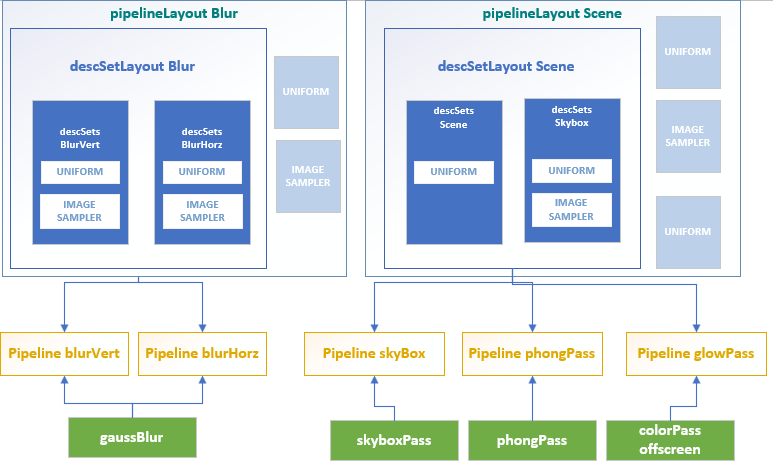

对相关关系不是很熟练，所以如下图所示整理了一下bloom这个程序中的相关绑定，便于自己理解相关绑定。

  1. 资源绑定

    首先需要对原先的数据结构进行修改。修改pipelines结构体，新增VkPipeline tonemap。

    1
    2
    3
    4
    5
       struct Pipelines {
    	VkPipeline solid;
    	VkPipeline wireframe = VK_NULL_HANDLE;
    	VkPipeline tonemap = VK_NULL_HANDLE;
    } pipelines;

    对于新增的VkPipeline tonemap，也要创建一个VkPipelineLayout和VkDescriptorSet与之对应。同步更新对应的DescriptorSetLayouts结构体.

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
       struct {
    	VkPipelineLayout pipelineLayout;
    	VkPipelineLayout postPipelineLayout;
    } pipelineLayouts;

       struct {
    	VkDescriptorSet descriptorSet;
    	VkDescriptorSet postDescriptorSet;
    } descriptorSets;

       struct DescriptorSetLayouts {
    	VkDescriptorSetLayout matrices;
    	VkDescriptorSetLayout textures;
    	VkDescriptorSetLayout post;
    } descriptorSetLayouts;

    在setupDescriptors()，需要设置后处理pass的descriptor layout，把后处理pass需要用到的资源绑定到流水线中。

    对于新的tonemap pass，只需要将一张offscreen渲染得到的图片传给shader即可，不再需要uniform input。

    mark：记得修改descriptor poolSizes。

    在preparaPipeline()中，需要创建VkGraphicsPipelineCreateInfo去记录pipeline基本的信息。其中pipelineCI.pVertexInputState绑定了vertexInputStateCI，即vertex输入信息，它会和vertexInputAttributes联系起来，记录要传递到shader的输入信息。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
      VkGraphicsPipelineCreateInfo pipelineCI = vks::initializers::pipelineCreateInfo(pipelineLayouts.pipelineLayout, renderPass, 0);
    pipelineCI.pVertexInputState = &vertexInputStateCI;
    pipelineCI.pInputAssemblyState = &inputAssemblyStateCI;
    pipelineCI.pRasterizationState = &rasterizationStateCI;
    pipelineCI.pColorBlendState = &colorBlendStateCI;
    pipelineCI.pMultisampleState = &multisampleStateCI;
    pipelineCI.pViewportState = &viewportStateCI;
    pipelineCI.pDepthStencilState = &depthStencilStateCI;
    pipelineCI.pDynamicState = &dynamicStateCI;
    pipelineCI.stageCount = static_cast<uint32_t>(shaderStages.size());
    pipelineCI.pStages = shaderStages.data();

    而tonemap pass不需要绘制模型，所以不需要额外的vertex输入，所以pipelineCI.pVertexInputState传入为emptyInputState。

    此外，表面剔除应该被禁用。pipelineCI.pRasterizationState中的cull mode需要修改为VK_CULL_MODE_NONE。

    绑定好要用到的资源后，在buildCommandBuffers()中将绘制模型的pass中的renderPass和framebuffer改为offscreenPass的renderPass和framebuffer，此时模型被绘制在offscreenPass的frameBuffer中，运行将不再显示。

    1
    2
    renderPassBeginInfo.renderPass = offscreenPass.renderPass;
    renderPassBeginInfo.framebuffer = offscreenPass.frameBuffer;

    之后在buildCommandBuffers()中新增tonemap pass，可以直接参考bloom中的代码。令其framebuffer = frameBuffers[i]。renderPass = renderPass;。最后的绘制命令利用vkCmdDraw(drawCmdBuffers[i], 3, 1, 0, 0)即可。

  2. shader实现

    tonemap pass的 frag shader已经给出，vert shader可以直接参照bloom中的gaussblur实现。

    下面记录一些我遇到的花时间解决的问题。

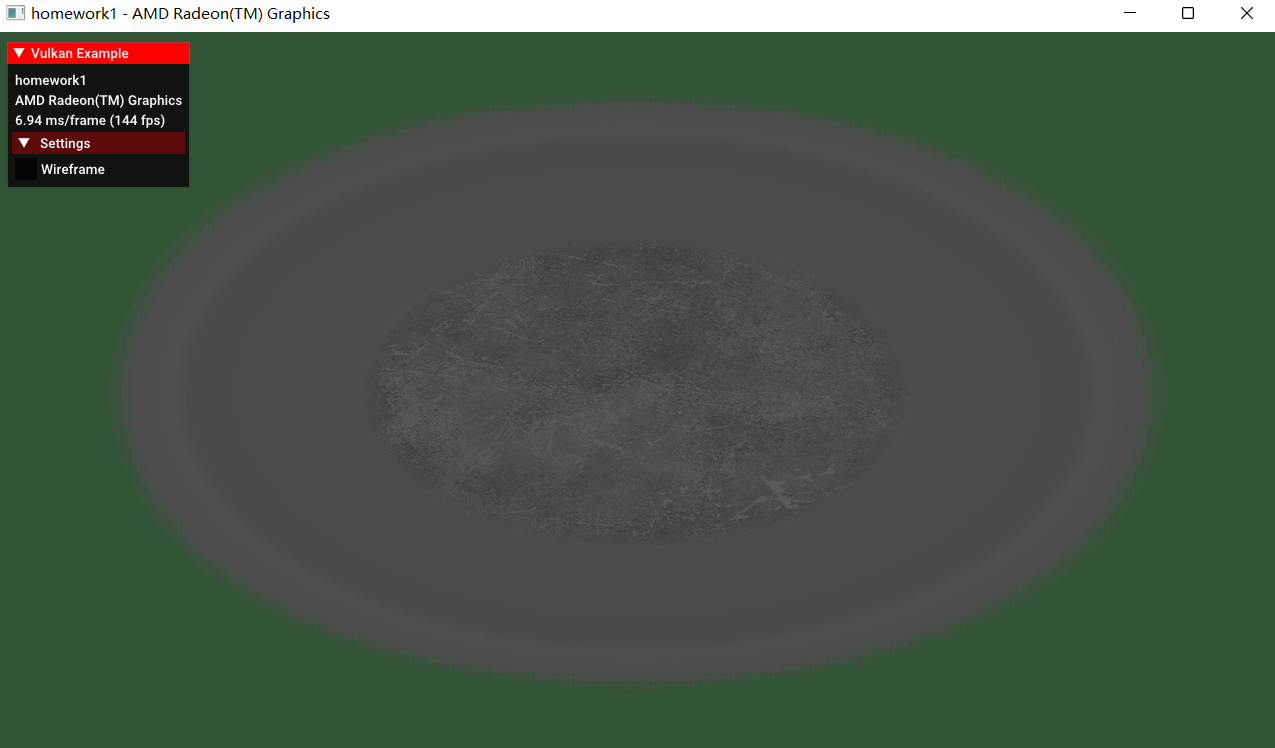

    我的shader是hlsl实现，做出来是这个样子，百思不得其解…不清楚是怎么把第一个pass生成的而图像传入第二个pass输入中的。调试分析了下应该是tonemap pass的 frag shader中的Texture2D textureColor读取了绘制模型最后一个material的纹理。

    后续我将frag shader中space1修改为了space0，就能正确的绘制了。应该是原先的资源都被绑定到了逻辑寄存空间space1中，而新增的资源则是被绑定到默认的space0中。相关比较好的解释参考下面的链接：

    D3D12 RootSignature

    1
    2
    Texture2D textureColor : register(t0, space0);
    SamplerState samplerColor : register(s0, space0);

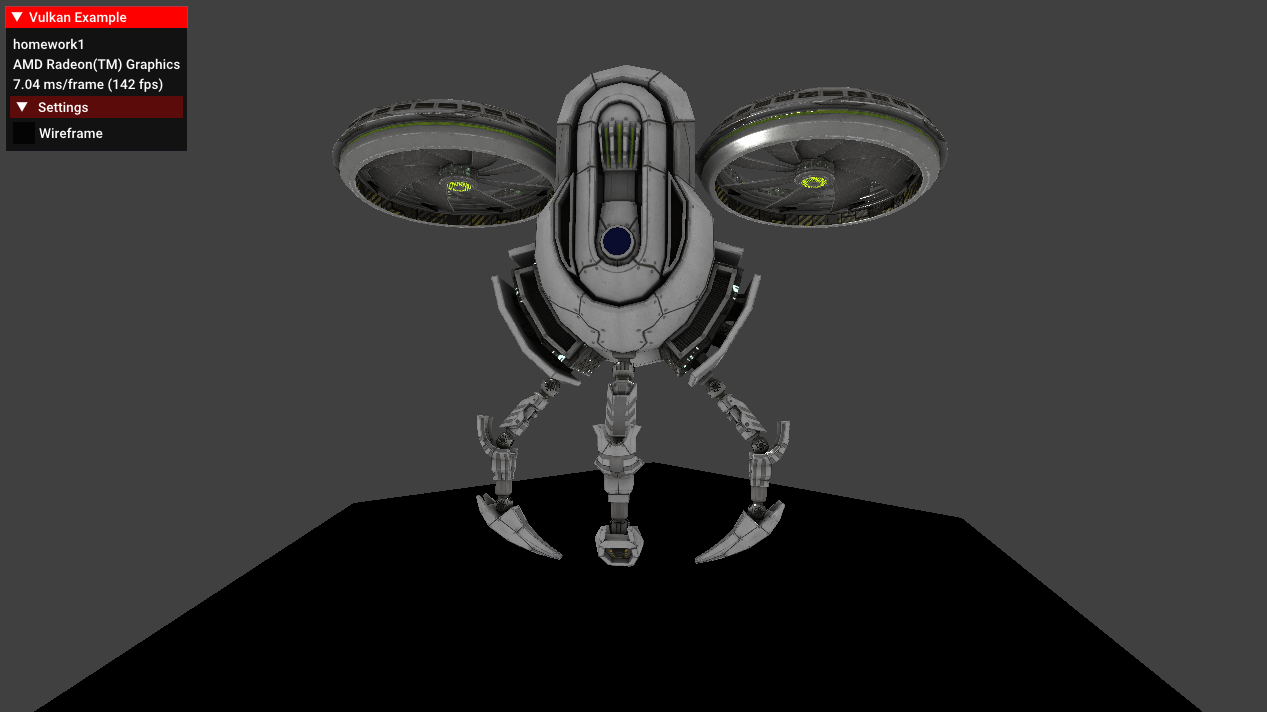

    下面是tonemap前后效果的对比截图。

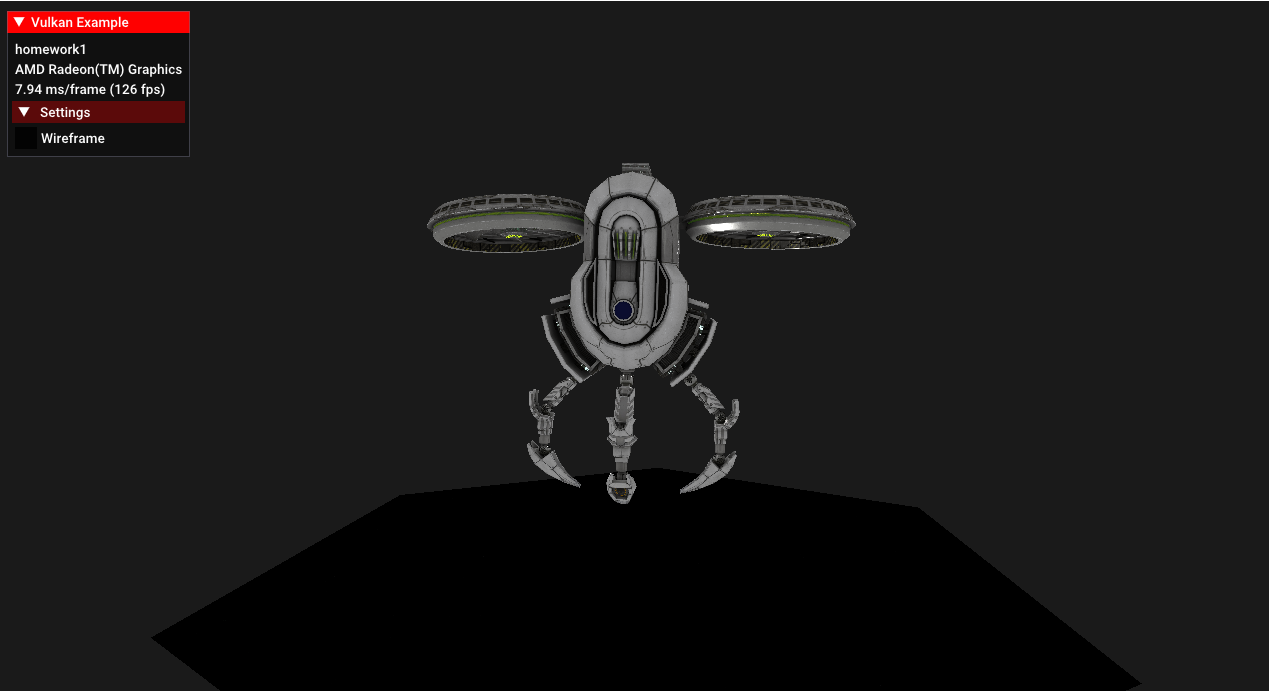

    before

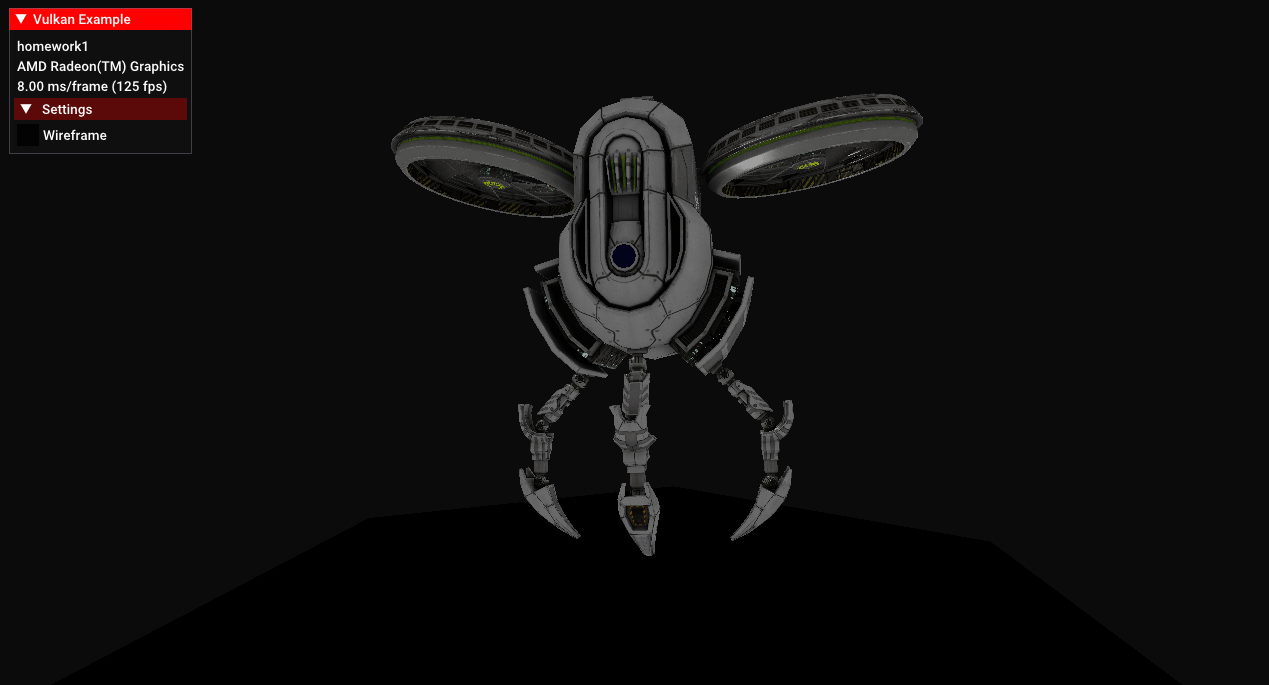

    after
